W praktyce awaria końcówki mocy rzadko zaczyna się od spektakularnego dymu. Częściej to cisza, przydźwięk, zapalona dioda Protect albo dźwięk tylko na jednym kanale, dlatego najpierw warto odciąć przypadkowe błędy w torze. Poniżej pokazuję, jak sprawdzić wzmacniacz krok po kroku, czym różni się problem z zasilaniem, wejściem, wyjściem i kolumną oraz kiedy miernik wystarczy, a kiedy lepiej nie ryzykować dalszych prób.
Najkrótsza droga do pewnej diagnozy
- Zacznij od zasilania, trybów mute, standby i kabli, bo to najczęstsze fałszywe alarmy.
- Testuj na niskim poziomie z pewnym źródłem i jednym kanałem, zamiast od razu podawać mocny sygnał.
- Diody Power, Signal, Clip i Protect zwykle mówią więcej niż sam brak dźwięku.
- Multimetr pomoże wykryć przerwę, zwarcie i niepokojący offset DC na wyjściu.
- Jeśli problem „idzie” za kablem albo kolumną, winny często nie jest sam wzmacniacz.
Co sprawdzić zanim uznasz wzmacniacz za uszkodzony
Zanim podłączę miernik, robię prostą selekcję. W wielu przypadkach końcówka mocy jest sprawna, a problem siedzi w źródle, routingu, kablu albo w ustawieniach, które ktoś przestawił przypadkiem. To właśnie dlatego pierwszy test ma być szybki, ale metodyczny.
- czy świeci kontrolka zasilania i nie aktywował się tryb ochrony;
- czy nie ma włączonego mute, standby, bridge albo limitera;
- czy gałka gain nie stoi na minimum;
- czy źródło daje sygnał na właściwe wyjście;
- czy kabel wejściowy siedzi w dobrym gnieździe i jest sprawny;
- czy kolumna i kabel głośnikowy nie mają przerwy lub zwarcia.
Jeżeli któryś z tych punktów już na starcie wypada źle, nie ma sensu od razu obwiniać samej końcówki mocy. Kiedy ten pierwszy filtr jest czysty, przechodzę do testu, który pozwala rozdzielić wejście, wzmacniacz i wyjście bez zgadywania.
Bezpieczny test krok po kroku
Ja zaczynam od minimalnego poziomu i jednego, pewnego toru sygnałowego. Do ogólnego sprawdzania dobrze działa sygnał testowy 1 kHz, a przy torze basowym sensowniejszy bywa zakres 60-100 Hz. Chodzi o czytelny sygnał diagnostyczny, nie o test głośności na granicy clipu.
- Ścisz wzmacniacz do zera i odłącz kolumny, jeśli nie masz pewności co do ich stanu.
- Podłącz tylko jeden kanał i tylko jedno, znane źródło sygnału.
- Wpuść sygnał o niskim poziomie, najlepiej z odtwarzacza, interfejsu lub generatora, który wiesz, że działa.
- Podnoś gain bardzo powoli i obserwuj, czy pojawia się Signal, czy Clip miga tylko chwilowo, czy wzmacniacz od razu wchodzi w Protect.
- Jeśli masz sztuczne obciążenie, użyj go zamiast przypadkowej kolumny. Dobierz impedancję do wyjścia, najczęściej 4 lub 8 Ω.
- Sprawdź drugi kanał dokładnie tak samo, bez zmieniania reszty konfiguracji.
- Na wyjściu głośnikowym nie używaj słuchawek ani wejścia liniowego. To inny poziom sygnału i niebezpieczny pomysł.
Jeżeli końcówka mocy reaguje podobnie na obu kanałach, a sygnał i zasilanie są poprawne, zwykle zawęża to problem do obciążenia albo toru przed wzmacniaczem. Następny krok to już odczytanie tego, co mówi sam panel urządzenia.
Jak czytać diody i objawy
W nowoczesnych końcówkach mocy diody często mówią więcej niż opis usterki od właściciela. Z własnego doświadczenia wiem, że właśnie tutaj najłatwiej oddzielić realną awarię od przeciążenia, złego routingu albo zwykłego błędu w połączeniach.
| Objaw | Co to zwykle oznacza | Co sprawdzić jako następne |
|---|---|---|
| Power świeci, Signal nie świeci, brak dźwięku | Brak sygnału na wejściu, zły routing, mute albo zbyt niski poziom | Źródło, kable, ustawienia miksera, interfejsu lub procesora |
| Signal świeci, Clip miga tylko chwilowo | Wzmacniacz pracuje normalnie, ale zbliżasz się do granicy | Delikatnie cofnij gain i sprawdź, czy zniekształcenie znika |
| Clip świeci stale lub Protect włącza się natychmiast | Przeciążenie, zwarcie, zbyt niska impedancja, przegrzanie albo usterka wewnętrzna | Odłącz kolumny, sprawdź obciążenie i wentylację |
| Jeden kanał gra ciszej albo przerywa | Uszkodzony kabel, głośnik, przekaźnik wyjściowy lub sekcja kanału | Zamień kanały, wejścia i kable, żeby zobaczyć, gdzie „idzie” problem |
| Dźwięk jest przesterowany mimo niskiego poziomu | Problem wcześniej w torze, na przykład w preampie, procesorze albo interfejsie | Sprawdź poziom na wejściu końcówki i porównaj z innym źródłem |
Najwięcej mówi mi jedna rzecz: czy objaw zostaje na kanale, czy podąża za kablem, kolumną albo źródłem. Jeśli potrafisz to ustalić, połowa diagnozy jest już zrobiona. Gdy obraz nadal nie jest jasny, sięgam po miernik.
Co zmierzyć multimetrem
Multimetr nie zastąpi pełnego testu serwisowego, ale w praktyce bardzo szybko odsiewa oczywiste usterki. Trzeba tylko wiedzieć, czego szukać i nie mierzyć „na chybił trafił”.
- Kabel głośnikowy - sprawdzam ciągłość i szukam zwarcia między żyłami. Przy krótkim kablu rezystancja przewodu powinna być bliska zeru, a między przewodnikami nie powinno być przejścia.
- Kolumna - głośnik nominalnie 8 Ω zwykle pokazuje na mierniku około 5-7 Ω rezystancji stałej, a 4 Ω zwykle około 3-4 Ω. Wynik 0 Ω, przerwa albo wartość skrajnie odbiegająca od oczekiwań jest podejrzany.
- Wyjście wzmacniacza - bez sygnału nie powinno być tam kilku woltów napięcia stałego. Jeżeli widzę setki miliwoltów lub więcej, traktuję to jako sygnał ostrzegawczy, a nie coś do dalszego grania.
- Bezpiecznik - wymieniam tylko na identyczny typ i wartość. Jeśli nowy pali się od razu, nie próbuję kolejnych sztuk, bo to zwykle oznacza głębszy problem.
- Wyjście mostkowe - w trybie bridge nie mierzę go „jak zwykłego kanału”, bo oba zaciski mogą być aktywne. Tu trzeba trzymać się konfiguracji przewidzianej przez producenta.
Jeśli test ohmowy i pomiar DC nie pokazują nic groźnego, a wzmacniacz nadal milczy, problem często siedzi w sekcji wejściowej, przekaźniku wyjściowym albo w zabezpieczeniu. Wtedy najwięcej daje porównanie całego toru, nie pojedynczego elementu.
Jak rozdzielić winę między końcówkę, źródło i kolumnę
Najtańsza i najbardziej skuteczna metoda diagnostyczna to zamiana elementów miejscami. W live sound, w studiu i w racku sceniczny schemat jest ten sam: przenosisz jeden element naraz i patrzysz, czy problem zostaje, czy znika. To oszczędza czas i zwykle od razu wskazuje winowajcę.
| Co zamieniasz | Jeśli problem „przechodzi” razem z elementem | Jeśli problem zostaje na tym samym kanale |
|---|---|---|
| Wejścia L/R | Winne jest źródło, preamp, routing albo kabel liniowy | Problem siedzi w końcówce mocy lub jej wyjściu |
| Kolumny | Wadliwa jest kolumna albo kabel głośnikowy | Prawdopodobna usterka wzmacniacza, przekaźnika lub zabezpieczenia |
| Źródło sygnału | Poprzednie źródło lub procesor pracował źle | Końcówka nadal nie dostaje poprawnego sygnału albo ma własny problem |
| Obciążenie na sztuczne | Kolumna była zbyt trudna, uszkodzona albo miała zwarcie | Problem jest niezależny od kolumny i wymaga dalszej diagnozy |
To jest właśnie moment, w którym najłatwiej uniknąć niepotrzebnego serwisu. Jeśli po każdej zamianie objaw idzie za konkretnym elementem, nie ma sensu upierać się, że winna jest sama końcówka mocy. Jeśli nie podąża za niczym i wraca na tym samym kanale, sprawa robi się poważniejsza.

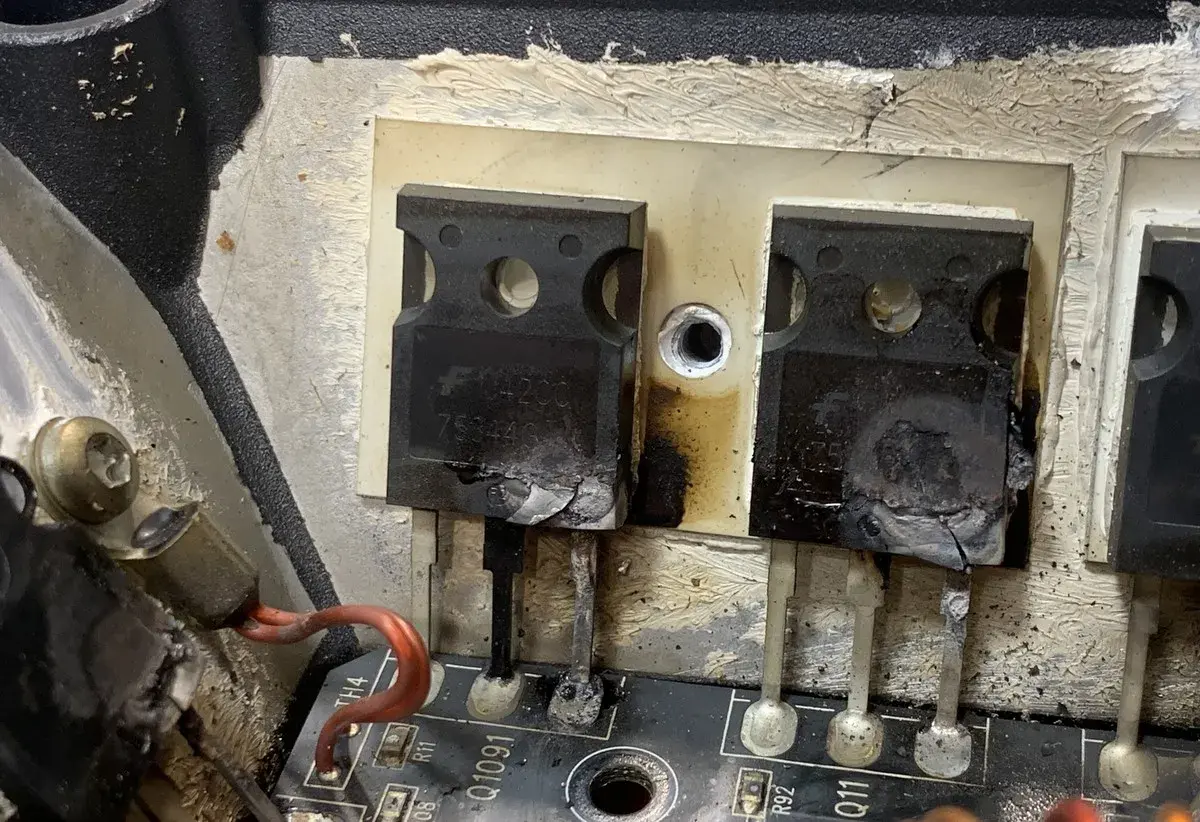

Kiedy nie testować dalej i oddać sprzęt do serwisu
Są sytuacje, w których dalsze eksperymenty nie pomagają, tylko zwiększają ryzyko. Jeśli Protect wraca natychmiast po odpięciu kolumn, na wyjściu pojawia się wyraźny prąd stały, a bezpiecznik pali się ponownie po wymianie, przestaję kombinować. To już nie jest problem ustawień, tylko prawdopodobna usterka wewnętrzna.
- czuć spaleniznę albo słychać trzaski przy poruszaniu gałkami;
- kanał wchodzi w zabezpieczenie bez obciążenia albo przy minimalnym sygnale;
- na wyjściu widać niepokojąco wysoki offset DC;
- jeden kanał działa, ale tylko na chwilę i potem gaśnie;
- wzmacniacz grzeje się nienaturalnie szybko mimo małego poziomu.
W takich warunkach nie dokręcam gainu i nie próbuję „sprawdzić jeszcze raz” na przypadkowej kolumnie. Najwięcej czasu oszczędza systematyka: najpierw odróżniasz problem z torem od problemu z końcówką, potem dopiero decydujesz, czy wystarczy wymiana kabla, czy potrzebna jest naprawa elektroniki. Jeśli zrobisz tylko jedną rzecz, zrób właśnie to.
