Złącze XLR wydaje się proste, ale w praktyce jeden źle podłączony pin wystarczy, żeby pojawił się brum, spadek poziomu albo odwrócona faza. W tym tekście rozkładam schemat XLR na części pierwsze: od pinów i połączenia symetrycznego, przez typowe adaptery, aż po lutowanie i diagnostykę usterek. To materiał przydatny zarówno przy mikrofonie w domowym studiu, jak i przy kablach na scenie.
Najważniejsze informacje w skrócie
- Pin 1 to ekran/masa, pin 2 to hot, a pin 3 to cold.
- W audio XLR najczęściej oznacza połączenie symetryczne, które lepiej radzi sobie z zakłóceniami.
- Przy lutowaniu najpierw zakłada się obudowę i odciążkę, a dopiero potem pracuje na stykach.
- Zamiana pinów 2 i 3 zwykle nie psuje sprzętu, ale odwraca fazę sygnału.
- Nie każdy XLR ma 3 piny, więc liczba styków zawsze musi zgadzać się z zastosowaniem.
Jak odczytać układ pinów w złączu XLR
Ja zaczynam od numeracji, a nie od koloru przewodu. To ważne, bo w różnych kablach barwy żył potrafią się różnić, ale układ pinów pozostaje taki sam. W standardowym XLR-3 najważniejsze są trzy styki: pin 1 prowadzi ekran lub masę, pin 2 niesie sygnał dodatni, a pin 3 sygnał ujemny.
W praktyce najpewniej jest patrzeć na oznaczenia na obudowie i trzymać się ich zamiast zgadywać „na oko”. To szczególnie istotne przy lutowaniu, bo łatwo pomylić stronę wtyku z miejscem połączeń od strony przewodów. Jeśli układ jest poprawny, kabel zachowuje pełną zgodność z urządzeniami studyjnymi i scenicznymi.
| Pin | Funkcja | Co to oznacza w praktyce |
|---|---|---|
| 1 | Ekran / masa | Chroni tor sygnałowy przed zakłóceniami i prowadzi odniesienie elektryczne. |
| 2 | Hot / sygnał dodatni | Jeden z dwóch przewodów niosących właściwy sygnał audio. |
| 3 | Cold / sygnał ujemny | Drugi przewód sygnałowy, pracujący w przeciwfazie względem pinu 2. |
Gdy ten układ jest jasny, dużo łatwiej zrozumieć, dlaczego XLR tak dobrze radzi sobie w środowisku pełnym kabli, zasilaczy i urządzeń audio.
Dlaczego połączenie symetryczne robi różnicę
W torze symetrycznym ten sam sygnał biegnie dwoma żyłami, ale w przeciwnych polaryzacjach. Odbiornik porównuje je ze sobą i wyciąga z nich właściwy dźwięk, a zakłócenia, które „przykleiły się” do obu żył po drodze, są w dużej mierze odrzucane. To właśnie dlatego XLR jest tak wygodny przy mikrofonach, dłuższych trasach kablowych i połączeniach między elementami studia.
Ja traktuję to jako realną przewagę, a nie marketing. Na krótkim odcinku różnica może być niewielka, ale im dłuższa trasa i im większy bałagan elektromagnetyczny, tym bardziej symetria robi robotę. Przy scenie, patchbayu czy kablu prowadzonym obok zasilania ta cecha zaczyna się naprawdę opłacać.
- Lepsza odporność na brum i przydźwięk.
- Większa stabilność przy długich odcinkach kabla.
- Lepszy wybór dla mikrofonów i torów line-level.
- Możliwość zasilania phantom 12 V, 24 V lub najczęściej 48 V bez zmiany samego standardu złącza.
Skoro wiadomo, po co ten układ działa tak, a nie inaczej, przejdźmy do najczęstszych połączeń, które spotyka się w praktyce.
Najczęstsze schematy połączeń w studiu i na scenie
Tu najłatwiej o pomyłkę, bo XLR bywa używany w kilku rolach, ale nie każda z nich oznacza dokładnie to samo. Sam fakt, że wtyk wygląda „profesjonalnie”, nie mówi jeszcze nic o poziomie sygnału ani o tym, czy tor jest symetryczny.
| Zastosowanie | Typowy układ | Na co uważać |
|---|---|---|
| Mikrofon dynamiczny | XLR-XLR, standardowe piny 1/2/3 | Phantom zwykle jest wyłączony, chyba że producent dopuszcza inaczej. |
| Mikrofon pojemnościowy | XLR-XLR z phantomem | Najczęściej potrzebuje zasilania 48 V i pełnego, poprawnie ekranowanego toru. |
| Wyjście miksera do interfejsu lub rejestratora | XLR-XLR albo XLR-TRS | Trzymaj się symetrii, bo to daje najczystszy transfer sygnału. |

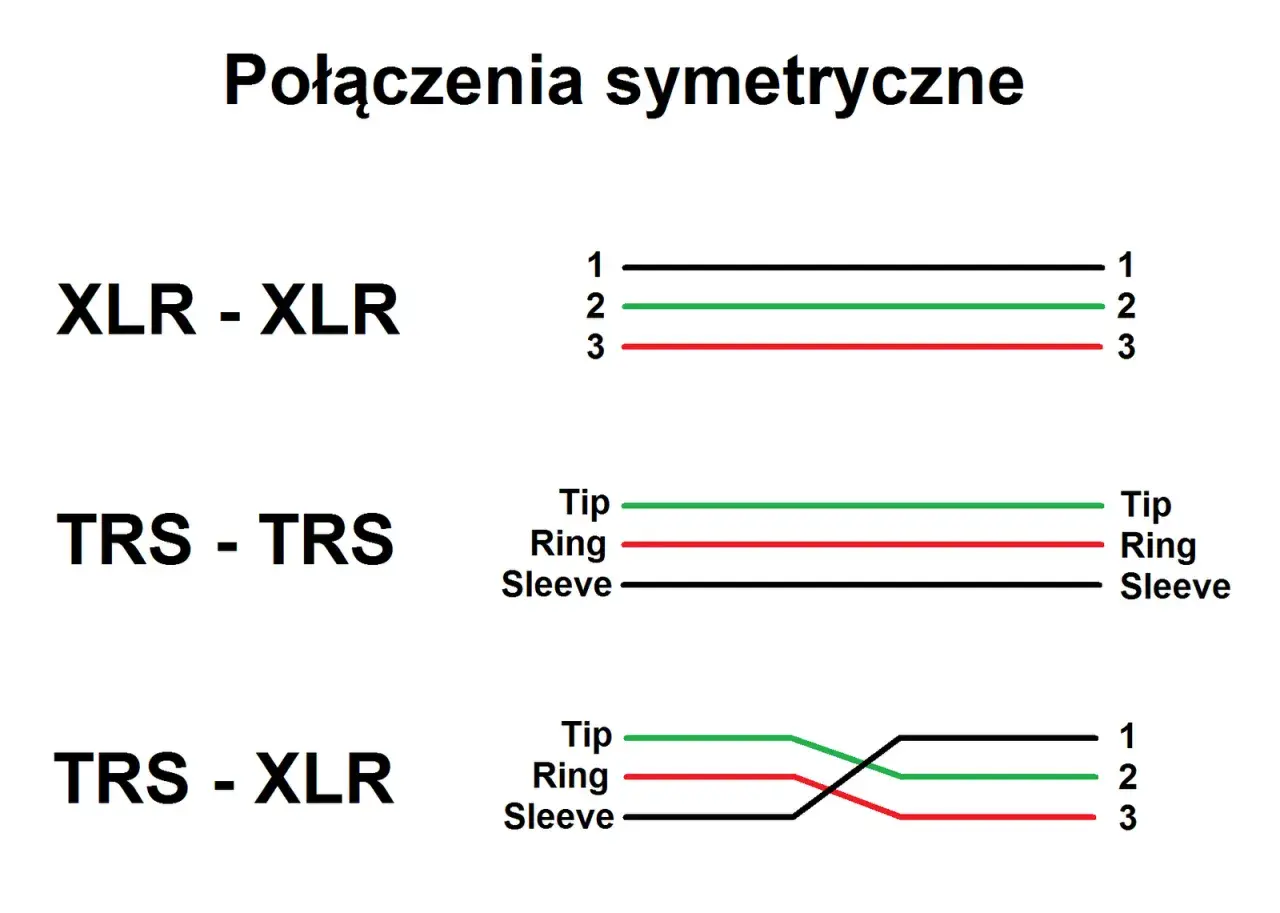

| Przejście na jack TRS | Pin 2 do tip, pin 3 do ring, pin 1 do sleeve | Działa tylko wtedy, gdy wejście jest rzeczywiście symetryczne. |
| Przejście na jack TS lub mini-jack | Układ niesymetryczny, zależny od urządzenia | W wielu przypadkach pin 3 trzeba zewrzeć z pinem 1, ale nie ma jednego uniwersalnego przepisu. |
Najważniejszy wniosek jest prosty: adapter XLR nie jest neutralny. Może działać świetnie, ale tylko wtedy, gdy pasuje do konkretnego urządzenia i konkretnego toru sygnałowego. Z tego powodu przed zakupem albo lutowaniem przejściówki zawsze sprawdzam, czy po drugiej stronie rzeczywiście czeka wejście symetryczne.
Jeśli ten układ masz już uporządkowany, można bezpiecznie przejść do samego wykonania kabla.
Jak polutować kabel XLR krok po kroku
Przy lutowaniu nie chodzi o „magiczne” ustawienie przewodów, tylko o porządek. Najlepiej pracuje się na kablu mikrofonowym z dwiema żyłami w ekranie. Kolory żył nie są stałym standardem, więc ja zawsze patrzę na funkcję przewodu, a nie na barwę izolacji.
- Nasuń obudowę i wszystkie elementy złącza na kabel zanim zaczniesz lutować.
- Odsłoń tyle izolacji, ile trzeba, ale nie rób długich gołych odcinków.
- Przylutuj ekran do pinu 1.
- Jedną żyłę podłącz do pinu 2, drugą do pinu 3.
- Zadbaj o odciążkę, żeby naprężenie nie pracowało na samych lutach.
- Zamknij wtyk i sprawdź ciągłość miernikiem: 1 do 1, 2 do 2, 3 do 3.
Ja zawsze robię jeszcze szybki test poruszania kablem. Jeśli po delikatnym zgięciu sygnał zanika albo trzeszczy, to znak, że coś jest nie dość dobrze dociśnięte albo luty są zbyt słabe. To oszczędza czas, bo lepiej poprawić wszystko od razu niż później szukać usterki w całym torze nagraniowym.
Błędy, które najczęściej psują sygnał
Większość problemów z XLR nie bierze się z „zepsutego standardu”, tylko z niedbałego montażu albo z przejściówek, które wyglądają sensownie, ale nie pasują do danego zastosowania. W miksie albo podczas nagrania taki detal potrafi kosztować więcej niż sam kabel.
- Zamiana pinów 2 i 3 - sygnał zwykle nadal działa, ale faza jest odwrócona. Przy kilku mikrofonach może to wyraźnie osłabić dół pasma.
- Brak odciążki - kabel działa na lut jak dźwignia i po czasie pojawiają się trzaski albo przerwy.
- Za długie odcinki odkrytego przewodu - łatwiej o zwarcie i większą podatność na zakłócenia.
- Mieszanie symetrycznego i niesymetrycznego toru bez planu - poziom spada, szum rośnie, a phantom potrafi przestać działać poprawnie.
- Założenie, że każdy XLR to to samo - złącze może mieć 3, 4 albo 5 pinów i różne przypisania styków.
Najbardziej podstępny błąd to odwrócona faza. Na pojedynczym śladzie bywa trudna do zauważenia, ale przy dwóch mikrofonach na jednym źródle, np. nad werblem albo przy gitarze akustycznej, potrafi zniknąć część energii i „ciała” brzmienia. Właśnie dlatego wolę sprawdzać kable od razu, zamiast później szukać winy w preampie czy mikrofonie.
Jeżeli pracujesz z różnymi urządzeniami, dobrze też wiedzieć, gdzie standard XLR kończy się, a gdzie zaczyna wyjątek.
Nie każdy XLR ma ten sam układ
To ważna rzecz, bo sam kształt złącza nie mówi jeszcze wszystkiego. W audio najczęściej spotkasz wersję 3-pinową, ale rodzina XLR obejmuje też warianty specjalistyczne. Dla czytelnika nagrywającego muzykę najbezpieczniej jest zapamiętać jedno: liczba pinów i ich funkcja muszą zgadzać się z urządzeniem, nie z samą obudową.
| Wariant | Gdzie się go spotyka | Co warto zapamiętać |
|---|---|---|
| 3-pin | Mikrofony, interfejsy, miksery, aktywne monitory | To podstawowy standard audio dla sygnałów symetrycznych. |
| 4-pin | Interkom, zestawy słuchawkowe, rozwiązania specjalne | Nie zakładaj zgodności z typowym torem mikrofonowym. |
| 5-pin | DMX, sterowanie, niektóre systemy nadawcze | Wygląda podobnie, ale zastosowanie bywa zupełnie inne niż w audio studyjnym. |
W praktyce najbezpieczniejsze podejście jest banalne: jeśli masz wątpliwość, nie zgaduj. Sprawdź opis urządzenia i przypisanie pinów, bo błędny adapter potrafi w najlepszym razie ograniczyć sygnał, a w gorszym narobić problemów z zasilaniem lub fazą.
Na tym etapie zostaje jeszcze jedno: jak szybko rozpoznać, że coś w kablu albo w adapterze zaczyna działać nie tak, jak powinno.
Co sprawdzić, gdy kabel brzmi gorzej niż powinien
Ja diagnozuję XLR-y od najprostszych rzeczy. To zwykle oszczędza czas, bo wiele usterek wygląda groźnie tylko na pierwszy rzut oka. Zanim zaczniesz podejrzewać interfejs, preamp albo mikrofon, sprawdź sam tor połączenia.
| Objaw | Najczęstsza przyczyna | Pierwszy test |
|---|---|---|
| Buczenie lub przydźwięk | Uszkodzony ekran, słaby styk pinu 1, pętla masy | Sprawdź ciągłość i odłącz po kolei inne zasilane urządzenia. |
| Dźwięk jest cienki i bez dołu | Odwrócone piny 2 i 3 | Porównaj polaryzację na obu końcach kabla. |
| Trzaski przy poruszaniu kablem | Zimny lut, brak odciążki, uszkodzony styk | Delikatnie zegnij kabel przy wtyku i obserwuj sygnał. |
| Sygnał jest za cichy | Zła przejściówka albo pomylony poziom wejścia | Upewnij się, że tor jest symetryczny i zgodny poziomowo. |
| Phantom nie działa | Przerwany jeden z torów, niesprawny adapter, zły kabel | Zmierz ciągłość pinów i sprawdź, czy kabel nie jest częściowo niesymetryczny. |
W takich sytuacjach zwykle wygrywa prosty pomiar miernikiem i odrobina cierpliwości. To lepsze niż wymiana mikrofonu „na próbę”, bo problem bardzo często siedzi dokładnie w kablu, który wydawał się najbardziej oczywisty.
Ustal jeden układ i pilnuj go w każdym kablu
Najbardziej praktyczna rada jest zaskakująco nudna: w studiu i na scenie wygrywa konsekwencja. Jeśli wszystkie kable są polutowane tak samo, opisane w ten sam sposób i sprawdzone miernikiem, schemat XLR przestaje być zagadką, a staje się po prostu powtarzalnym standardem pracy.
- Oznaczaj oba końce kabla, zwłaszcza gdy masz kilka identycznych odcinków.
- Po każdej naprawie sprawdzaj ciągłość pinów 1-1, 2-2 i 3-3.
- Nie ciągnij przewodu za wtyk, bo nawet dobry lut nie wygra z mechaniką.
- Trzymaj kable sygnałowe z dala od zasilaczy i przewodów sieciowych.
- Przy dłuższych trasach wybieraj porządny kabel mikrofonowy z solidnym ekranem, bo to robi większą różnicę niż sama nazwa na obudowie.
Jeśli masz opanowany układ pinów, rozumiesz symetrię i umiesz odróżnić standard 3-pin od wariantów specjalnych, praktycznie każda awaria XLR staje się przewidywalna. Właśnie o to chodzi w dobrym torze audio: ma działać bez zastanawiania się, co jest podłączone do którego pinu.
