Prawidłowo zrobiona kolumna głośnikowa nie zaczyna się od ładnego frontu, tylko od dobrze dobranej objętości, przetworników i sztywnej obudowy. W tym tekście pokazuję praktycznie, jak podejść do tematu: od wyboru typu skrzynki, przez materiały i zwrotnicę, po montaż i pierwsze testy. Skupię się na rozwiązaniach, które mają sens w domowym audio i małym studio, bo tam najbardziej liczy się kontrola brzmienia, a nie efekt na papierze.
Najważniejsze decyzje zapadają jeszcze przed cięciem płyt
- Najpierw dobierz przetworniki do obudowy, a nie odwrotnie.
- Zamknięta skrzynka daje prostsze strojenie i lepszą kontrolę, a bass reflex więcej niskiego basu, ale wymaga dokładności.
- MDF 18-22 mm sprawdza się w większości projektów DIY, a sklejka brzozowa lepiej znosi transport i większe obciążenia.
- Wzmocnienia i uszczelnienie potrafią poprawić efekt bardziej niż droższa okleina czy maskownica.
- Pierwszy odsłuch rób przy umiarkowanej głośności i poza rogiem pokoju, bo akustyka pomieszczenia szybko zniekształca ocenę.
Co naprawdę decyduje o brzmieniu kolumny
Ja zaczynam od jednego prostego założenia: sama membrana nie tworzy dźwięku. O finalnym efekcie decyduje cały układ, czyli przetworniki, objętość obudowy, jej sztywność, strojenie tunelu i zwrotnica. Jeśli któryś z tych elementów jest źle dobrany, nawet dobry głośnik potrafi zabrzmieć płasko, dudniąco albo po prostu męcząco.
W praktyce najważniejsze są cztery rzeczy. Po pierwsze, dopasowanie głośnika do skrzynki na podstawie danych katalogowych. Po drugie, typ obudowy, bo inaczej zachowuje się konstrukcja zamknięta, a inaczej bass reflex. Po trzecie, sztywność ścianek, która ogranicza pasożytnicze rezonanse. Po czwarte, zwrotnica, czyli układ dzielący pasmo między głośnik nisko-średniotonowy i tweeter.
W opisach technicznych często pojawiają się parametry Thiele-Small, czyli zestaw liczb, które mówią, jak przetwornik zachowa się w konkretnej obudowie. Fs to częstotliwość rezonansowa głośnika, Qts opisuje tłumienie układu, a Vas pomaga oszacować potrzebną objętość skrzynki. Bez tych danych projektowanie sprowadza się do zgadywania, a to w audio zwykle kończy się rozczarowaniem.
Kiedy wiem już, czego oczekuję od dźwięku, mogę świadomie wybrać sam typ obudowy.
Jak wybrać typ obudowy do swojego zastosowania
W DIY najczęściej wybiera się trzy kierunki: obudowę zamkniętą, bass reflex albo wariant z radiatorem biernym. Każdy z nich ma sens, ale nie każdy pasuje do tego samego celu. Do pierwszej konstrukcji często polecam rozwiązanie prostsze, bo mniej elementów oznacza mniej miejsc, w których można popełnić błąd.
| Typ obudowy | Co daje | Ryzyko | Kiedy ma sens |
|---|---|---|---|
| Zamknięta | Lepsza kontrola basu, prostsze strojenie, mniejsza wrażliwość na błędy | Mniej rozciągniętego dołu i zwykle niższa skuteczność | Monitory, małe pokoje, pierwsza konstrukcja |
| Bass reflex | Więcej energii w dole pasma i lepsza efektywność | Trzeba dobrze dobrać objętość i tunel, łatwo o dudnienie lub świst portu | Kolumny do większego pomieszczenia i słuchania z większym basem |
| Radiator bierny | Bas zbliżony do bass reflex bez szumu przepływu powietrza | Droższy i trudniejszy w doborze | Gdy nie ma miejsca na długi tunel albo port ma powodować za dużo hałasu |
Jeśli projekt ma służyć do odsłuchu w studiu, kontrola i przewidywalność są ważniejsze niż efektowne zejście basu. W takim przypadku obudowa zamknięta często wygrywa praktycznie, nawet jeśli na specyfikacji wygląda mniej imponująco. Bass reflex daje więcej „oddechu” na dole, ale tylko wtedy, gdy został policzony i wykonany precyzyjnie. Następny krok to materiał, z którego zrobisz skrzynkę, bo tu także nie ma miejsca na przypadek.
Z czego zrobić obudowę, żeby nie dzwoniła
W obudowie najważniejsza jest sztywność i przewidywalność materiału. Ja najczęściej wybieram MDF albo sklejkę brzozową, bo oba materiały są dobrze znane w DIY i łatwo z nich uzyskać powtarzalny efekt. Sama grubość płyty nie rozwiązuje jednak wszystkiego. Jeśli ścianka ma duże pole bez podparcia, zacznie pracować niezależnie od tego, ile ma milimetrów.
- MDF 18 mm sprawdza się w większości małych i średnich kolumn. Jest łatwy w obróbce i dobrze tłumi drgania, ale waży sporo i nie lubi częstego wkręcania tych samych śrub.
- MDF 22 mm warto rozważyć na przedni panel albo większą obudowę, gdzie kosz głośnika i magnes generują większe obciążenie.
- Sklejka brzozowa 15-18 mm jest lżejsza, mocniejsza i lepiej znosi transport. Często wybiera się ją do konstrukcji mobilnych, estradowych albo wtedy, gdy skrzynka ma być bardziej odporna mechanicznie.
- Płyta wiórowa bywa tańsza, ale gorzej znosi wielokrotne skręcanie i mniej pewnie trzyma elementy montażowe. Do budżetowych projektów może wystarczyć, lecz nie jest moim pierwszym wyborem.

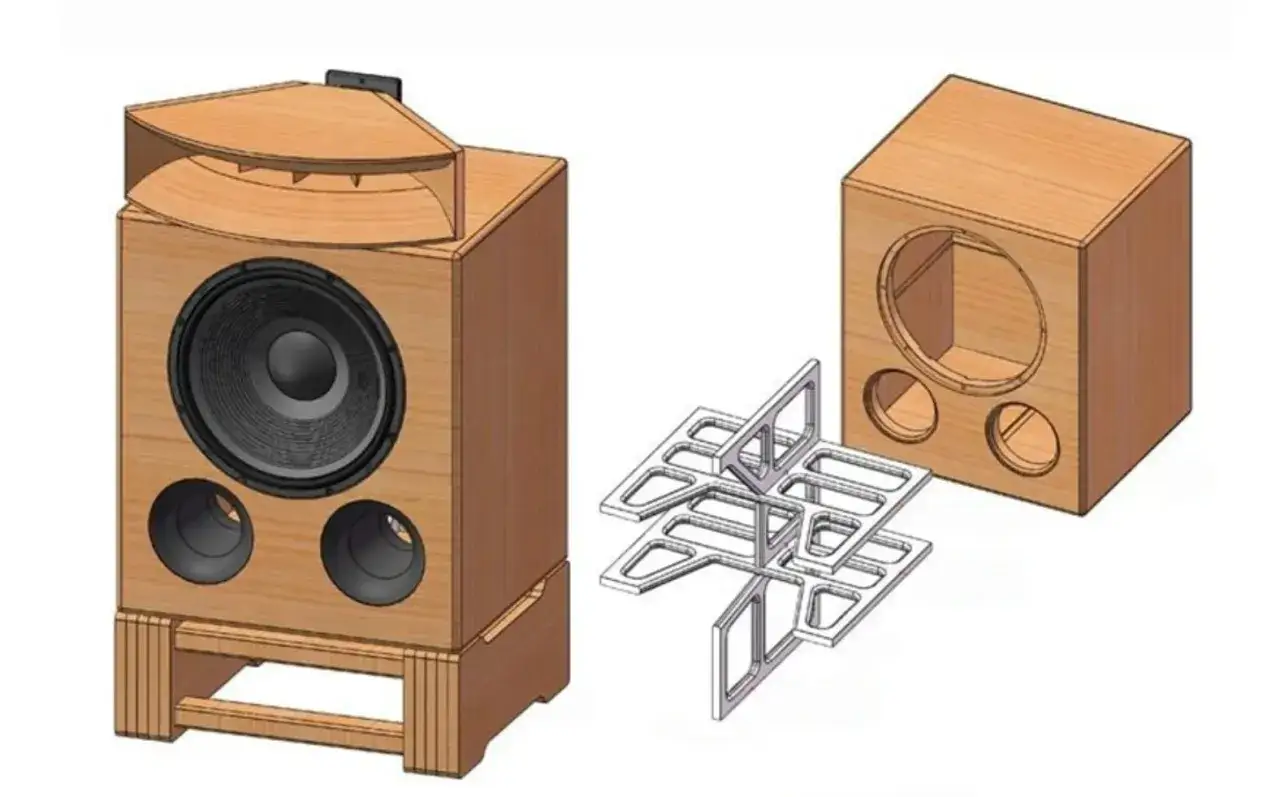

- Wzmocnienia wewnętrzne są obowiązkowe w większych skrzynkach. Poprzeczka, żebro lub ażurowe wzmocnienie potrafią zrobić większą różnicę niż dodatkowe 2 mm grubości ściany.
W praktyce najczęściej robię front grubszy niż resztę obudowy, bo to on niesie przetworniki i najmocniej oddziałuje na sztywność całego zestawu. Równie ważne jest klejenie i uszczelnianie połączeń. Nawet niewielka nieszczelność przy terminalu czy koszu głośnika potrafi rozmyć bas i wprowadzić niepotrzebne świsty. Gdy materiał i skrzynka są już dobrze przemyślane, przychodzi czas na przetworniki i zwrotnicę.
Jak dobrać przetworniki i zwrotnicę
Najczęstszy błąd, jaki widzę, to wybór głośników „na oko” albo pod samą markę. To nie wystarcza. W dobrze działającej kolumnie przetworniki muszą pasować do siebie elektrycznie, akustycznie i mechanicznie. Ja patrzę przede wszystkim na skuteczność, impedancję nominalną, liniowy skok membrany, charakterystykę częstotliwościową i parametry Thiele-Small.
Przy kolumnie dwudrożnej bezpieczniej jest trzymać się prostego układu: jeden głośnik nisko-średniotonowy i jeden tweeter. Konstrukcje trójdrożne potrafią zagrać świetnie, ale są trudniejsze w zestrojeniu, bo wymagają lepszego podziału pasma i dokładniejszego dopasowania poziomów. W praktyce pierwszy projekt częściej wygrywa prostotą niż ambicją.
- Sensitivity lub skuteczność powinna być zbliżona między przetwornikami, inaczej zwrotnica będzie musiała mocno korygować poziomy.
- Impedancja musi pasować do wzmacniacza. Nominalne 4 lub 8 omów to nie detal, tylko realny warunek pracy.
- Xmax, czyli liniowy skok membrany, mówi, ile basu głośnik zniesie bez wyraźnych zniekształceń.
- Breakup to zakres, w którym membrana zaczyna rezonować własnymi trybami pracy. To właśnie tam zwrotnica powinna przeciąć pasmo albo mocno stłumić niechciane podbicia.
- Punkt podziału w dwudrożnej kolumnie często ląduje w okolicach 2-3 kHz, ale nie wolno kopiować tej wartości bez sprawdzenia konkretnego drivera.
Jak złożyć obudowę krok po kroku
Ja zawsze zaczynam od policzenia objętości netto, czyli tej, która naprawdę zostaje po odjęciu głośników, wzmocnień, tunelu i ewentualnej elektroniki. Dopiero potem wycinam formatki. W małych konstrukcjach różnica kilku litrów potrafi zmienić charakter basu bardziej, niż wielu początkujących się spodziewa.
- Przygotuj projekt z wymiarami, grubością płyt i objętością netto. Dobrze jest zostawić tolerancję montażową rzędu 0,5-1 mm, żeby elementy schodziły się bez walki.
- Wytnij wszystkie części i zrób suchy montaż bez kleju. Na tym etapie sprawdzasz, czy front, boki i tył składają się idealnie.
- Sklej korpus na dobrym kleju stolarskim i ściśnij ściskami. Wkręty traktuję jako pomoc, nie jako jedyny sposób trzymania konstrukcji.
- Dodaj wzmocnienia zanim zamkniesz obudowę. To najwygodniejszy moment, żeby usztywnić duże powierzchnie.
- Uszczelnij wszystkie łączenia od środka. W obudowie bass reflex zostaw tunel wolny od tłumienia i pilnuj, żeby nic nie blokowało przepływu powietrza.
- Zamontuj tłumienie. W obudowie zamkniętej zwykle wypełniam 60-80% objętości materiałem tłumiącym, a w bass reflex ograniczam się raczej do ścian i zostawiam port nietknięty.
- Załóż terminale, okablowanie i zwrotnicę. Przewody mocuję tak, żeby nie dotykały membran ani tunelu.
- Przykręć głośniki na uszczelce albo na wkładkach gwintowanych. Jeśli planujesz demontaż, wkładki lub nakrętki pazurkowe są dużo rozsądniejsze niż zwykłe wkręty w MDF.
- Sprawdź szczelność i testuj cicho. Na początku nie szukam maksymalnej głośności, tylko hałasów, rezonansów i wycieków powietrza.
W bass reflex zostawiam też odpowiedni luz dla portu. Dobra praktyka to co najmniej jedna średnica tunelu wolnej przestrzeni od najbliższej ścianki lub materiału tłumiącego. Jeśli port jest za blisko przeszkody, pojawia się szum i spada skuteczność strojenia. Kiedy montaż jest już zrobiony, zwykle wychodzą na jaw błędy, które wcześniej były niewidoczne na planie.
Najczęstsze błędy, które słychać od pierwszego utworu
Najlepsza część DIY i tak bywa najbardziej brutalna: pierwsze odsłuchy natychmiast pokazują, co zostało zrobione dobrze, a co tylko wygląda dobrze na zdjęciu. Poniżej zestawiam problemy, które spotykam najczęściej, razem z ich typowymi przyczynami.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Bas buczy albo brzmi jak jedna nuta | Zła objętość, źle zestrojony port lub zbyt małe wzmocnienie | Objętość netto i długość tunelu |
| Słychać świst przy głośniejszym graniu | Za wąski port albo zbyt duża prędkość powietrza | Średnicę tunelu i odległość od ścianek |
| Średnica brzmi „pudełkowo” | Za mało tłumienia lub brak wzmocnień wewnętrznych | Materiał tłumiący i pracę paneli |
| Kolumna trzeszczy przy basie | Luźny kosz, nieszczelny terminal albo źle dokręcony front | Uszczelki, śruby i połączenia |
| Brzmienie jest ostre i męczące | Zwrotnica zrobiona „z internetu” bez pomiarów | Zgodność projektu z konkretnymi przetwornikami |
Jest jeszcze jeden błąd, który często umyka: ocenianie kolumny w złym pomieszczeniu. Nawet dobrze zrobiona skrzynka zabrzmi gorzej w rogu małego, pustego pokoju niż w rozsądnym ustawieniu z dala od ścian. Dlatego przy odsłuchu warto odróżnić problem kolumny od problemu akustyki wnętrza. Gdy to już mam pod kontrolą, mogę uczciwie ocenić, ile cały projekt kosztował i czy rzeczywiście było warto.
Ile to kosztuje i kiedy taki projekt ma sens
Własna kolumna głośnikowa nie musi być tania, żeby miała sens. Czasem DIY wygrywa nie oszczędnością, tylko możliwością zrobienia czegoś dokładnie pod własny pokój, wzmacniacz i sposób słuchania. Mimo to dobrze jest znać realny budżet, zanim kupi się pierwsze głośniki.
| Skala projektu | Realny budżet za parę | Czas pracy | Dla kogo |
|---|---|---|---|
| Małe monitory 2-drożne | 800-2000 zł | 10-20 godzin | Domowe biurko, proste studio, pierwszy projekt |
| Lepsze kolumny do pokoju lub nearfield | 2000-4500 zł | 15-30 godzin | Osoby, które chcą już realnie walczyć o jakość brzmienia |
| Większe podłogowe 2,5- lub 3-drożne | 3500-9000 zł i więcej | 25-50 godzin | Projekt ambitny, z większą ilością strojenia i pomiarów |
Do tego warto doliczyć mikrofon pomiarowy, jeśli chcesz zrobić to porządnie. Taki wydatek to zwykle kilkaset złotych, ale zwraca się szybko, bo przestajesz budować „na ucho”. Ja traktuję to jako inwestycję, a nie gadżet. DIY ma największy sens wtedy, gdy zależy ci na konkretnym brzmieniu, własnych wymiarach obudowy i możliwości późniejszych poprawek. Mniejszy sens ma wtedy, gdy nie masz narzędzi, nie chcesz mierzyć i oczekujesz gotowego efektu bez iteracji.
Przed zamknięciem skrzynki robię jeszcze jedną, prostą kontrolę: sprawdzam polaryzację głośników, szczelność terminala, brak luzów na froncie i to, czy nic nie ociera przy lekkim teście sinusami. Jeśli bas nadal jest zbyt mocny albo za słaby, najpierw wracam do objętości i strojenia, a dopiero potem do korekcji wzmacniaczem. W dobrze zrobionej kolumnie mechanika robi większość roboty, a elektronika tylko ją doprecyzowuje.
