Dobry schemat kolumny głośnikowej zaczyna się od zrozumienia, jak współpracują ze sobą obudowa, przetworniki, zwrotnica i strojenie basu. To właśnie te elementy decydują, czy kolumna zagra równo i przewidywalnie w studiu, czy tylko „mniej więcej” w domu. Poniżej rozkładam ten temat na części, tak żeby dało się z niego naprawdę skorzystać przy projekcie DIY.
Najważniejsze elementy kolumny muszą działać jak jeden układ
- Obudowa odpowiada za sztywność, szczelność i kontrolę rezonansów.
- Przetworniki trzeba dobrać do objętości skrzyni i oczekiwanej charakterystyki.
- Zwrotnica porządkuje pasmo, ale wymaga sensownych pomiarów i dopasowania.
- Typ obudowy zmienia brzmienie bardziej, niż wielu początkujących zakłada.
- Wytłumienie i usztywnienia potrafią poprawić efekt bardziej niż droższy dekoracyjny front.
- Szczelność i poprawne okablowanie są obowiązkowe, jeśli kolumna ma grać stabilnie.
Jak czytać schemat od środka
Ja zawsze zaczynam od przekroju, bo z zewnątrz większość skrzynek wygląda podobnie, a różnica siedzi wewnątrz. Schemat kolumny głośnikowej pokazuje nie tylko miejsce głośników, ale też to, jak dźwięk ma się poruszać w obudowie, gdzie ma być tłumiony i w którym punkcie ma zostać wypuszczony na zewnątrz. To ważne, bo kolumna nie jest zestawem przypadkowych części, tylko jednym układem akustycznym.
| Element | Za co odpowiada | Co zwykle psuje efekt |
|---|---|---|
| Obudowa | Usztywnia konstrukcję i kontroluje pracę tylnej fali głośnika. | Zbyt cienkie ścianki, brak wzmocnień i nieszczelne łączenia. |
| Przetworniki | Zamieniają sygnał elektryczny na dźwięk w swoich zakresach pracy. | Dobór „na oko”, bez sprawdzenia parametrów i skuteczności. |
| Zwrotnica | Dzieli pasmo między głośniki basowe, średniotonowe i wysokotonowe. | Przypadkowe częstotliwości podziału i źle dobrane elementy. |
| Wytłumienie | Ogranicza odbicia wewnątrz skrzyni i wygładza pracę obudowy. | Brak materiału tłumiącego albo upychanie go tam, gdzie nie powinien być. |
| Port lub membrana bierna | Stroi dół pasma w konstrukcjach wentylowanych. | Zły przekrój, zła długość albo port ustawiony bez uwzględnienia obudowy. |
| Terminal i okablowanie | Łączą kolumnę z wzmacniaczem i zwrotnicą. | Luźne konektory, za cienki przewód i brak uszczelnienia wyjścia kablowego. |
W praktyce taki schemat od razu pokazuje, czy budujesz prostą konstrukcję zamkniętą, czy bardziej wymagający układ bass reflex. A skoro wiesz już, co jest w środku, najważniejsze staje się pytanie: z czego ta skrzynka ma być zrobiona, żeby nie grała własnymi rezonansami.
Obudowa decyduje o kontroli basu i charakterze dźwięku
W DIY audio obudowa bywa traktowana jak stolarstwo, ale to błąd. Dla mnie to przede wszystkim część układu akustycznego. W dużych projektach bardzo dobrze sprawdza się sklejka brzozowa 18 mm, bo jest sztywna i odporna mechanicznie, a w projektach domowych często używa się też MDF-u. Ważniejsze od samego materiału są jednak: sztywność ścian, wzmocnienia i szczelne łączenia. Jeśli skrzynka „pracuje” mechanicznie, to nawet dobry zestaw przetworników zaczyna brzmieć mniej precyzyjnie.
Przy budowie patrzę na trzy rzeczy: grubość ścian, usztywnienia i wytłumienie. W praktyce front często robi się solidniejszy niż pozostałe panele, bo to on niesie największe obciążenie mechaniczne od głośników. Dobrą praktyką jest też klejenie połączeń, a nie poleganie wyłącznie na wkrętach. W jednym z projektów producent podkreślał nawet, że połączenia muszą być szczelne i sklejone, a wnętrze dobrze wytłumione materiałem syntetycznym na wszystkich ściankach poza kanałem portu. To nie jest detal dekoracyjny. To realnie wpływa na brzmienie.
| Materiał | Plusy | Minusy | Gdzie ma sens |
|---|---|---|---|
| MDF | Łatwy w obróbce, równy, dobry akustycznie przy właściwym usztywnieniu. | Ciężki i wrażliwy na wilgoć oraz uszkodzenia mechaniczne. | Kolumny domowe, monitory, projekty bez częstych transportów. |
| Sklejka brzozowa | Sztywna, mocna, lżejsza od MDF-u przy podobnej trwałości. | Droższa i wymaga dokładniejszej obróbki krawędzi. | Kolumny sceniczne, paczki i solidne konstrukcje DIY. |
| Płyta wiórowa | Tania i łatwo dostępna. | Gorzej znosi obciążenia i jest mniej wdzięczna w długiej eksploatacji. | Najtańsze testowe projekty, nie docelowa kolumna do częstego grania. |
Jeśli buduję kolumnę do odsłuchu w małym pokoju lub studiu, wolę konstrukcję, która ma mniej „własnego charakteru” i nie podbija niepotrzebnie dolnego zakresu. Z obudową wszystko jest już na właściwym miejscu dopiero wtedy, gdy przetworniki też pasują do założonej objętości i sposobu strojenia.

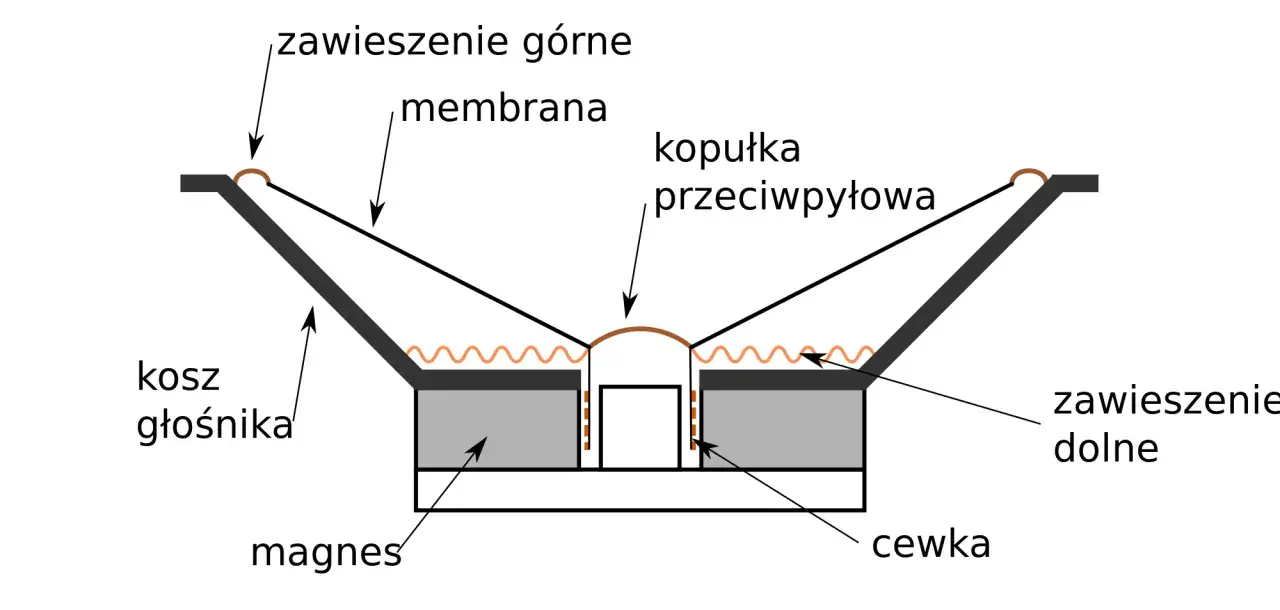

Przetworniki muszą pasować do obudowy, a nie odwrotnie
To jeden z punktów, które najczęściej są lekceważone. Ludzie kupują głośniki „bo mają dobre opinie”, a dopiero później próbują z nich zbudować sensowny zestaw. Ja robię odwrotnie: najpierw określam cel, potem dobieram przetworniki do obudowy. W praktyce trzeba patrzeć na Fs (rezonans własny), Qts (zachowanie w obudowie), Vas (orientacyjną objętość ekwiwalentną), skuteczność i impedancję. Bez tego łatwo zbudować skrzynię, która gra głośno, ale bez kontroli, albo odwrotnie: brzmi poprawnie, lecz jest zbyt cicha.
- Fs mówi, jak nisko dany głośnik czuje się komfortowo.
- Qts pomaga ocenić, czy lepiej sprawdzi się obudowa zamknięta, czy wentylowana.
- Vas podpowiada, jakiej objętości skrzynka ma sens.
- Skuteczność wpływa na to, czy kolumna będzie łatwa do napędzenia.
- Impedancja musi być zgodna z możliwościami wzmacniacza i zwrotnicy.
Jeśli projektuję coś od zera, nie opieram się tylko na katalogu. Pomiar impedancji i parametrów T/S daje znacznie pewniejszy punkt startu niż zgadywanie, a potem można przejść do symulacji i sprawdzić, czy cały układ ma szansę zagrać tak, jak oczekuję. To właśnie ten etap odróżnia przypadkową skrzynkę od projektu, który da się powtórzyć i sensownie poprawiać.
Zwrotnica i okablowanie porządkują pasmo
Przy dwóch i większej liczbie przetworników zwrotnica nie jest dodatkiem. To część, która decyduje o tym, czy każdy głośnik pracuje tam, gdzie czuje się najlepiej. Najprościej: niskotonowy ma dostać dół, średniotonowy środek, a wysokotonowy górę. W praktyce trzeba jeszcze dopilnować fazy, skuteczności i tego, jak przetworniki zachowują się poza osią odsłuchu. W dobrze zrobionej kolumnie nie słyszy się „osobnych głośników”, tylko jeden spójny obraz dźwięku.
Do projektu zwrotnicy wykorzystuje się pomiary charakterystyki częstotliwościowej i impedancji, bo bez nich łatwo ustawić podział w miejscu, które wygląda dobrze na papierze, ale psuje zgranie w realnym pomieszczeniu. W typowej kolumnie dwudrożnej podział często ląduje w okolicach 1,5-3 kHz, ale to nie jest reguła do przepisania z internetu. Liczą się konkretne przetworniki i ich zachowanie w gotowej obudowie.
- Elementy zwrotnicy dobieram pod konkretne przetworniki, nie „na zapas”.
- Rezystory, cewki i kondensatory muszą mieć sensowną jakość i właściwe wartości.
- Okablowanie w większych konstrukcjach warto robić przewodem co najmniej 2,5 mm².
- Połączenia powinny być pewne mechanicznie, a wyjście terminala uszczelnione.
- W bass reflex poniżej częstotliwości strojenia głośnik się odciąża, więc przy mocniejszym graniu filtr górnoprzepustowy bywa rozsądnym zabezpieczeniem.
Kiedy układ elektryczny jest sensownie zgrany, dopiero wtedy wracam do pytania o sam typ obudowy i o to, jak bardzo kolumna ma schodzić w dół pasma. I właśnie tu zaczynają się praktyczne kompromisy.
Jak wybrać między zamkniętą obudową a bass reflex
Jeśli projektuję od zera, zwykle najpierw wybieram typ obudowy, bo on ustawia cały charakter konstrukcji. W studiu i w mniejszych pomieszczeniach często wygrywa obudowa zamknięta, bo jest prostsza do opanowania i bardziej przewidywalna. Bass reflex daje zwykle więcej najniższego basu i lepszą efektywność, ale wymaga dokładniejszego strojenia. Membrana bierna bywa dobrym rozwiązaniem wtedy, gdy nie ma miejsca na długi port, ale koszt i złożoność rosną.
| Typ obudowy | Brzmienie | Plusy | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Zamknięta | Kontrolowana, szybka, zwykle mniej rozciągnięta w dole. | Łatwiejsza w projektowaniu i bardziej przewidywalna. | Mniejsza efektywność niskich częstotliwości. | Monitory, odsłuch bliskiego pola, projekty, w których liczy się kontrola. |
| Bass reflex | Pełniejszy dół i większa skuteczność w dolnym paśmie. | Lepsze zejście basu przy tej samej objętości skrzyni. | Wymaga dokładnego strojenia portu i może generować szum przepływu. | Kolumny domowe, zestawy sceniczne, konstrukcje, które mają grać pełniej. |
| Membrana bierna | Podobna idea do reflex, ale bez klasycznego portu. | Pomaga, gdy nie ma miejsca na długi kanał i trzeba ograniczyć szumy. | Droższa i trudniejsza do zestrojenia niż zamknięta skrzynia. | Małe obudowy, gdzie port byłby zbyt długi lub problematyczny. |
W kolumnach gitarowych kompromisy są jeszcze inne, bo tam często szuka się charakteru, a nie neutralności. W monitorach i systemach do nagrywania stawiam raczej na przewidywalność, dlatego nie kopiuję bezmyślnie rozwiązań z paczek scenicznych. Gdy typ obudowy jest już wybrany, można przejść od teorii do praktycznej budowy.
Budowa krok po kroku bez typowych skrótów
Najwięcej czasu oszczędza nie pośpiech, tylko porządek pracy. Ja robię to zawsze w tej samej kolejności, bo dzięki temu szybciej wyłapuję błędy, zanim obudowa zostanie na stałe zamknięta.
- Dobieram projekt albo tworzę go od podstaw na bazie parametrów przetworników i założonej objętości.
- Tnę płyty na wymiar i sprawdzam, czy wszystkie elementy pasują bez naprężeń.
- Frezuję otwory pod głośniki, terminal i ewentualny port, zanim skrzynka zostanie złożona.
- Montuję wzmocnienia, bo usztywnienie środka często daje większy efekt niż ozdobna okleina.
- Wklejam i przykręcam zwrotnicę tak, żeby nie przenosiła drgań i była dostępna w razie serwisu.
- Układam wytłumienie, ale nie zasłaniam portu ani nie upycham materiału bez ładu.
- Uszczelniam całość, montuję przetworniki i robię test szczelności oraz pierwszy odsłuch na niskim poziomie.
Właśnie na tym etapie wychodzą najprostsze, ale najbardziej bolesne błędy: odwrócona polaryzacja, drgający port, luźny terminal czy nieszczelne łączenie frontu. Jeśli to wszystko jest pod kontrolą, zostaje już tylko dopracowanie detali przed pierwszym odsłuchem.
Co sprawdzam przed pierwszym odsłuchem
Zanim uznam kolumnę za gotową, robię krótką kontrolę techniczną. To nie jest przesada. Pierwsze uruchomienie potrafi ujawnić drobiazgi, które później łatwo zamieniają się w problem z brzmieniem albo trwałością.
- Sprawdzam polaryzację wszystkich przetworników.
- Delikatnie naciskam membranę, żeby upewnić się, że nic nie ociera.
- Kontroluję, czy z portu nie słychać niepotrzebnego szumu przy wyższej głośności.
- Patrzę, czy śruby są dociągnięte równo, bez deformowania kosza głośnika.
- Słucham kolumny najpierw cicho, a dopiero potem stopniowo podnoszę poziom.
- Jeśli konstrukcja jest wentylowana, nie podbijam od razu subbasu, dopóki nie mam pewności, że strojenie i filtracja są poprawne.
Najlepsze konstrukcje nie są przypadkowe. Są po prostu dobrze przemyślane od środka: mają sensowną obudowę, dopasowane przetworniki, policzoną zwrotnicę i uczciwie potraktowaną mechanikę. Jeśli miałbym zostawić jedną praktyczną radę, byłaby prosta: zaczynaj od sprawdzonego projektu i zmieniaj tylko jeden parametr naraz, bo właśnie wtedy najłatwiej usłyszeć, co naprawdę działa.
